厚聲高功率厚膜電阻（PH系列）資料參數介紹
發布時間： 2021-12-23
瀏覽次數： 1543
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
一，特征：
符合AEC-Q200的要求
標準尺寸的高功率
可在低歐姆值（0.1Ω~0.976Ω）下產生
節省空間
適用于波峰焊和回流焊
套件包裝（E24）中提供
二，應用領域：
AV適配器
AV適配器
汽車
PDA
數字儀表
工業
電池充電器
LCD背光
攝像機頻閃
開關電源/電源
一般用途

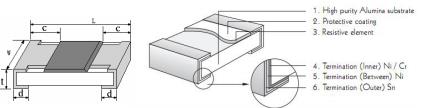

三，結構：
說明：
1： high purity Alumina substrate：高純氧化鋁基板
2： Protective coating：保護涂層
3： Resistive element：電阻元件
4： Termination(Inner)Ni/Cr：終端（內部）鎳/鉻
5: Termination(Between)Ni：終端（中間）鎳
6: Termination(Outer)Sn：終端（外部）錫

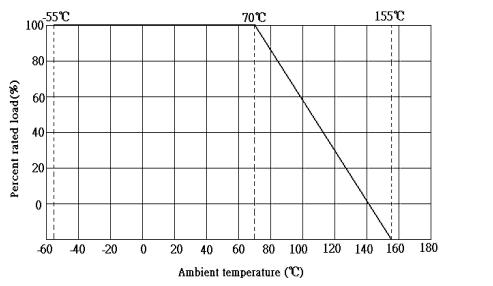

四，降額曲線
Percent rated load：負載百分比
Ambient temperature(℃)：溫度系數的關系)
五：升溫圖：
Temperature Rise(℃)：升溫
Rated Load(%)：額定負載
六：檢測項目匯總：
7：參數值：
以上是厚聲高功率厚膜電阻（PH系列）部分參數介紹，聯系在線客服可獲得完整的解決方案。
符合AEC-Q200的要求
標準尺寸的高功率
可在低歐姆值（0.1Ω~0.976Ω）下產生
節省空間
適用于波峰焊和回流焊
套件包裝（E24）中提供
二，應用領域：
AV適配器
AV適配器
汽車
PDA
數字儀表
工業
電池充電器
LCD背光
攝像機頻閃
開關電源/電源
一般用途
三，結構：
說明：
1： high purity Alumina substrate：高純氧化鋁基板
2： Protective coating：保護涂層
3： Resistive element：電阻元件
4： Termination(Inner)Ni/Cr：終端（內部）鎳/鉻
5: Termination(Between)Ni：終端（中間）鎳
6: Termination(Outer)Sn：終端（外部）錫
四，降額曲線
Percent rated load：負載百分比
Ambient temperature(℃)：溫度系數的關系)
五：升溫圖：
Temperature Rise(℃)：升溫
Rated Load(%)：額定負載
六：檢測項目匯總：
| 測試項目 | 標準 | 測試項目 | 標準 |
| 溫度系數 |
HP02: 1Ω≤R ≤ 10Ω: ±400 ppm/°C 10Ω<R ≤100Ω: ±200 ppm/°C 100Ω<R ≤10M : ±100 ppm/°C HP03 & HP05 : 0.1Ω<R ≤10Ω: ±200 ppm/°C 10Ω<R ≤10M : ±100 ppm/°C HP06 ~ HP12 : ±100ppm/℃ |
可焊性 | 最小:95%預警 |
| 耐介質電壓 | 沒有閃絡的跡象，機械損壞、電弧或絕緣擊穿 | ||
| 耐焊接性熱 | ±(1%+0.05Ω) Max | ||
| 溫度循環 | 1%:±(0.5%+0.05Ω) Max 5%:±(1%+0.05Ω) Max |
||
| 短時超載 | 1%:±(1%+0.1Ω) Max 5%:±(2%+0.1Ω) Max |
潮濕環境下的負載壽命 | 1%:±(1%+0.1Ω) Max 5%:±(3%+0.1Ω) Max |
| 終端彎曲 | ±(1%+0.05Ω) Max | 負載壽命 | 1%:±(1%+0.1Ω) Max 5%:±(3%+0.1Ω) Max |
7：參數值：
| 樣式 | 功率（70℃） | Max工作電壓 | Max過載電壓 | 運行溫度 | 電阻范圍 1%（E96）, 5%(E24) |
| HP02 | 1/10W | 50V | 100V | -55~+155℃ | 1Ω-10MΩ |
| HP03 | 1/5W | 75V | 150V | 0.1Ω~0.976Ω 1Ω-10MΩ |
|
| HP05 | 1/3W | 150V | 300V | ||
| HP06 | 1/2W | 200V | 400V | ||
| HP07 | 3/4W | 200V | 500V | ||
| HP10 | 1W | 200V | 500V | ||
| HP12 | 2W | 300V | 500V |
以上是厚聲高功率厚膜電阻（PH系列）部分參數介紹，聯系在線客服可獲得完整的解決方案。
