人們在購買時會根據參數選擇阻力。有些抵制者很難確保他們自己的抵制信息得到滿足。因此，我們需要能夠掌握相關的命名規則。今天，我們來介紹一下國巨電阻器的命名規則。
國巨電阻器以R開頭，前兩個字母代表電阻器的系列名稱。RC為一般厚膜電阻，例如：rc0402jr-07100kl；RL表示低電阻，如rl0603jr-070r12l；RT表示高精度厚膜電阻；RJ代表薄膜電阻；RV表示高壓電阻。系列名稱（RC/RT/RJ/RV等）后的四位數字表示尺寸，如010002014020603080512061210121820102512等。
尺寸后的字母表示錯誤。W=±0.05％，B=±0.1％，C=±0.25％，D=±0.5％，F=±1％，G=±2％，J=±5％，K=±10％，M=±20％。錯誤后的字母表示包裝形式。例如，R表示紙帶，K表示塑料編織帶。
包裝形式的最后兩位代表包裝尺寸，07代表7英寸磁盤；10表示10英寸光盤；13表示13英寸光盤。封裝后面的值代表電阻值，例如，0r代表0Ω；1K=1000Ω，1m=1000Ω。最后一個l表示無鉛。
5％準確率命名：rs-05k102jt；準確率為1％的命名：rs-05k1002ft。電阻-R，功率-S，1/16W為0402，1/10W為0603，1/8W為0805，1/4W為1206，1/3W為1210，1/2W為1812，3/4W為2010，2512為1W。表示尺寸（英寸）-05：0402表示02，0603表示03，0805表示05，1206表示06，1210表示1210，1812表示1812，2010表示10，2512表示12。K-表示溫度系數為100ppm。

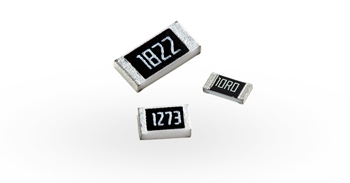

貼片電阻的誤差精度分別為±1％、±2％、±5％和±10％，最常用的誤差精度分別為±1％和±5％。±5％的精度通常由三位數字表示。例如：512第三位2表示有多少個零和前兩位是有效數字。5100Ω和1000Ω=1KΩ和1000000Ω=1mΩ其中基本單位為Ω。為了區分±1％電阻和±5％和±1％的電阻通常由四位數字表示和因此前三位數字代表有效數字和第四位數字代表零的數量4531和即4530Ω和等于4.53kΩ。
國巨電阻的命名規則其實是一樣的。對于這些品牌，它們與其他品牌命名規則類似。您可能希望深入了解并掌握命名規則，以便輕松識別阻力信息并更準確地購買。
尺寸后的字母表示錯誤。W=±0.05％，B=±0.1％，C=±0.25％，D=±0.5％，F=±1％，G=±2％，J=±5％，K=±10％，M=±20％。錯誤后的字母表示包裝形式。例如，R表示紙帶，K表示塑料編織帶。
包裝形式的最后兩位代表包裝尺寸，07代表7英寸磁盤；10表示10英寸光盤；13表示13英寸光盤。封裝后面的值代表電阻值，例如，0r代表0Ω；1K=1000Ω，1m=1000Ω。最后一個l表示無鉛。
5％準確率命名：rs-05k102jt；準確率為1％的命名：rs-05k1002ft。電阻-R，功率-S，1/16W為0402，1/10W為0603，1/8W為0805，1/4W為1206，1/3W為1210，1/2W為1812，3/4W為2010，2512為1W。表示尺寸（英寸）-05：0402表示02，0603表示03，0805表示05，1206表示06，1210表示1210，1812表示1812，2010表示10，2512表示12。K-表示溫度系數為100ppm。
貼片電阻的誤差精度分別為±1％、±2％、±5％和±10％，最常用的誤差精度分別為±1％和±5％。±5％的精度通常由三位數字表示。例如：512第三位2表示有多少個零和前兩位是有效數字。5100Ω和1000Ω=1KΩ和1000000Ω=1mΩ其中基本單位為Ω。為了區分±1％電阻和±5％和±1％的電阻通常由四位數字表示和因此前三位數字代表有效數字和第四位數字代表零的數量4531和即4530Ω和等于4.53kΩ。
國巨電阻的命名規則其實是一樣的。對于這些品牌，它們與其他品牌命名規則類似。您可能希望深入了解并掌握命名規則，以便輕松識別阻力信息并更準確地購買。
