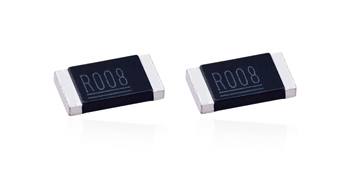

合金電阻作為電流載體，低阻值，高精密，低溫度系數，耐較高的脈沖電流，大功率等特點阻值精準，溫度穩定性，產品的安全性，穩定性明顯高于普通的陶瓷電阻。
同時金屬的導熱性強也是一大優勢。高導熱材質可大幅降低電路板上的散熱面積,特別是在電源以及其它相關產品的應用中，瞬間的沖擊電流，短路電流或脈沖電流產生時，合金當做首選作為電流介質來檢測電流。
02
合金電阻應用領域
主要應用于醫療儀器，量測設備，汽車相關控制板，玩具充電控制板，電子電力設備，UPS，高頻放大器，電源類，變頻器，燈具，手機，屏幕，電機, 計算機周邊控制板，筆記本、電腦主板,電源供應器、逆變器/轉換器、鋰電池保護板、移動電源（充電寶）以及LED驅動器，LCD控制板。
03

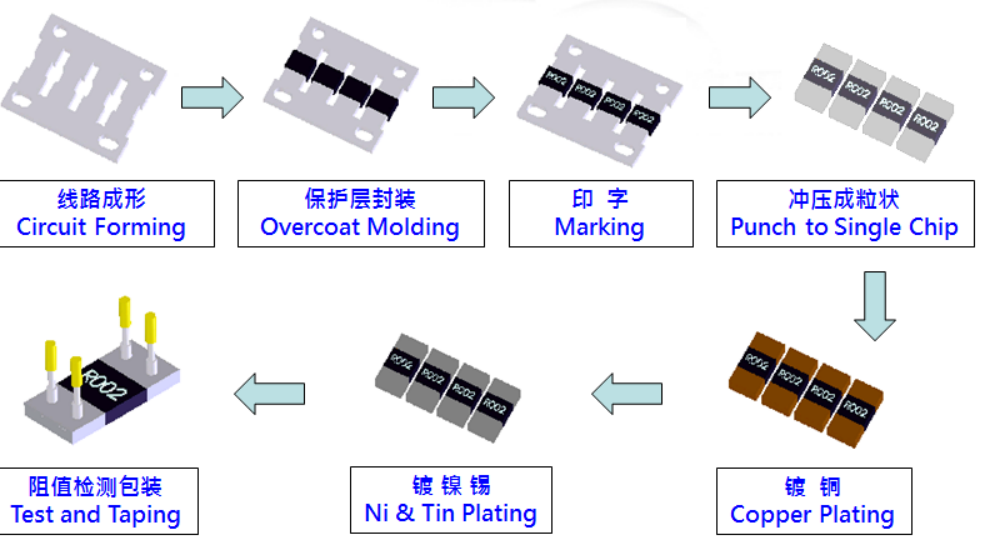

合金電阻制造流程
04

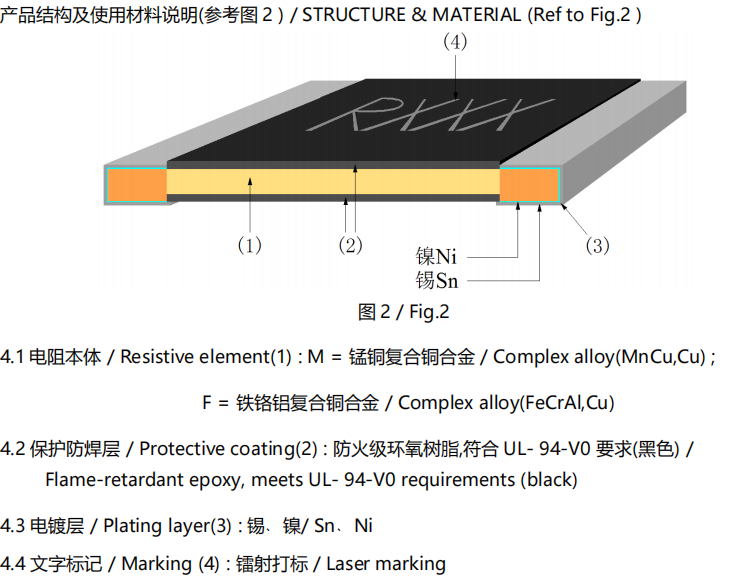

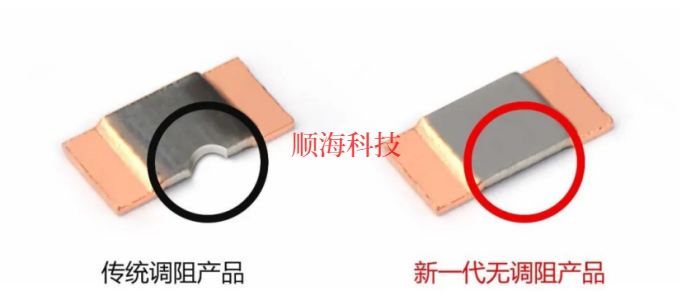

合金電阻本體結構
合金電阻分為鎳銅合金和錳銅合金
05
合金電阻性能指標
合金電阻關鍵的五項性能指標：P(功率)、V(電壓)、I(電流)、R(阻值)、TCR(溫漂)
電流采樣電阻的計算公式：I=√P/R
1、功率：貼片電阻的功率是指通過電流時由于焦耳熱電阻產生的功率。
根據焦耳定律：P=I2 R
2、額定功率 ：是指在某個溫度下最大允許使用的功率，通常指環境溫度為70°C時的額定功率
3、額定電壓：可以根據以下公式求出額定電壓V=√P× R
4、最高工作電壓 ：允許加載在貼片電阻兩端的最高電壓
5、額定電流：I=√P/R
06

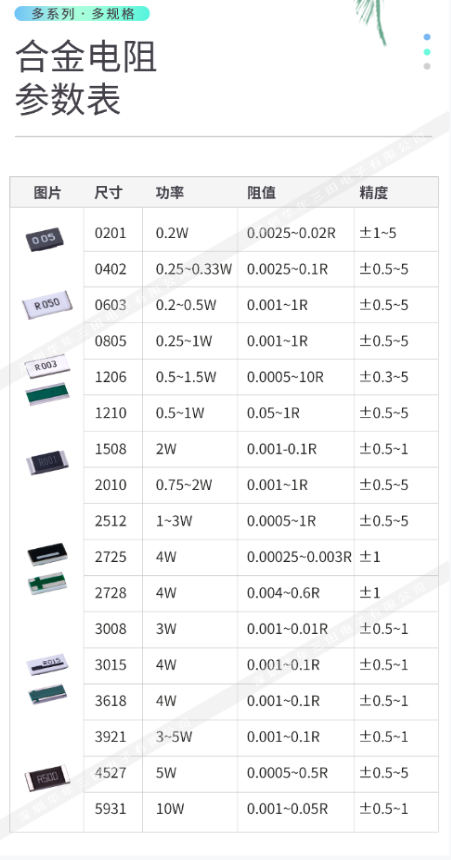

合金電阻型號與阻值選型列表圖
合金電阻的T.C.R（電阻溫度系數）與阻值之間關系
T.C.R.所使用的單位中的ppm%為百分之一，而ppm為百萬分之一溫漂的計算，電阻每受1℃的溫度變化就會帶來電阻阻值的變化。它的計算是原本的阻值加上或減去（阻值×**PPM)
當MR2512(6432)LR020FTS其在工作溫度50度時，其阻值范圍為多少? 20+20*75*50/1000000=20.075mΩ
20-20*75*50/1000000=19.925mΩ
在50度工作溫度下，其阻值范圍為 20.075mΩ-19.925mΩ
溫漂正負分的應用：+溫漂表示此阻值在受到溫度的上升時阻值上升，受到溫度的下降時阻值下降。-溫漂表示此阻值在受到溫度的上升時阻值下降，受到溫度的下降時阻值上升。

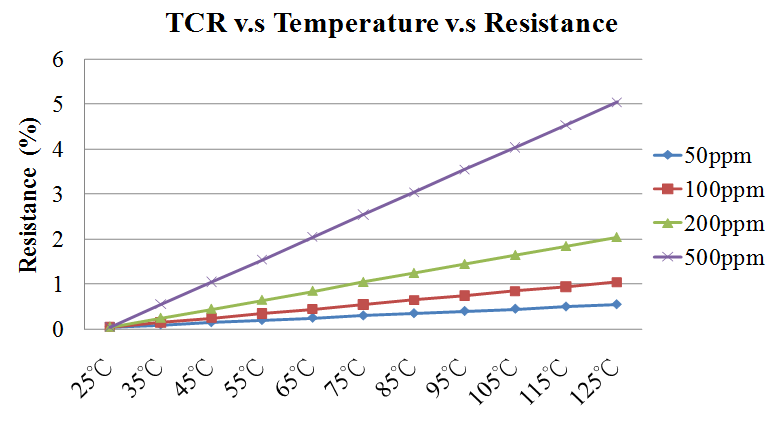

T.C.R與阻值%比之間關系
同時金屬的導熱性強也是一大優勢。高導熱材質可大幅降低電路板上的散熱面積,特別是在電源以及其它相關產品的應用中，瞬間的沖擊電流，短路電流或脈沖電流產生時，合金當做首選作為電流介質來檢測電流。
02
合金電阻應用領域
主要應用于醫療儀器，量測設備，汽車相關控制板，玩具充電控制板，電子電力設備，UPS，高頻放大器，電源類，變頻器，燈具，手機，屏幕，電機, 計算機周邊控制板，筆記本、電腦主板,電源供應器、逆變器/轉換器、鋰電池保護板、移動電源（充電寶）以及LED驅動器，LCD控制板。
03
合金電阻制造流程
04
合金電阻本體結構
合金電阻分為鎳銅合金和錳銅合金
05
合金電阻性能指標
合金電阻關鍵的五項性能指標：P(功率)、V(電壓)、I(電流)、R(阻值)、TCR(溫漂)
電流采樣電阻的計算公式：I=√P/R
1、功率：貼片電阻的功率是指通過電流時由于焦耳熱電阻產生的功率。
根據焦耳定律：P=I2 R
2、額定功率 ：是指在某個溫度下最大允許使用的功率，通常指環境溫度為70°C時的額定功率
3、額定電壓：可以根據以下公式求出額定電壓V=√P× R
4、最高工作電壓 ：允許加載在貼片電阻兩端的最高電壓
5、額定電流：I=√P/R
06
合金電阻型號與阻值選型列表圖
合金電阻的T.C.R（電阻溫度系數）與阻值之間關系
T.C.R.所使用的單位中的ppm%為百分之一，而ppm為百萬分之一溫漂的計算，電阻每受1℃的溫度變化就會帶來電阻阻值的變化。它的計算是原本的阻值加上或減去（阻值×**PPM)
當MR2512(6432)LR020FTS其在工作溫度50度時，其阻值范圍為多少? 20+20*75*50/1000000=20.075mΩ
20-20*75*50/1000000=19.925mΩ
在50度工作溫度下，其阻值范圍為 20.075mΩ-19.925mΩ
溫漂正負分的應用：+溫漂表示此阻值在受到溫度的上升時阻值上升，受到溫度的下降時阻值下降。-溫漂表示此阻值在受到溫度的上升時阻值下降，受到溫度的下降時阻值上升。
T.C.R與阻值%比之間關系
