威世四端子高功率合金電阻選型介紹

Time

發布時間： 2022-10-21

Views

瀏覽次數： 2127 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪涌電阻超小型保險絲溫度保險絲電力保險絲自恢復保險絲合金電阻保險絲貼片電阻華德合金電阻MSH系列車規貼片電阻低阻值貼片電阻華德合金電阻HTE系列華德合金電阻MSTC系列華德合金電阻STE系列晶圓電阻保險電阻貼片電容村田貼片電容電路保護 ESD管 TVS管大毅合金電阻RLP系列大毅合金電阻RLM系列華德合金電阻SFCA系列華德合金電阻HFCL系列

威世四端子電阻 特征
•4端子設計
•動力金屬的全焊接結構
Strip®電阻器適用于所有類型的
電流感測、分壓和脈沖
高功率合金電阻 應用
•專有加工技術生產,低電阻值
•固體金屬鎳鉻和錳銅合金電阻元件,TCR低（<20 ppm/°C）
•結構抗硫性,不受高硫環境影響
•低熱EMF（<3μV/°C）
•AEC-Q200合格（1）
•材料分類：符合性定義

系列號	尺寸	額定功率	公差	阻值范圍	重量（典型）g/1000件
WSKW0612	0612	1.0	1.0, 5.0	0.5m to 5m	8.5

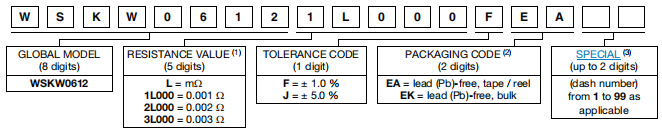

高功率合金電阻產品編號

包裝代碼：EB（無鉛（Pb））為指定1000塊卷筒的非標準包裝代碼。這些非標準包裝代碼與我們的標準EA（不含鉛））相同，只是它們的包裝數量為1000件。
威世合金電阻特性
組件溫度系數（包括終端）(1)從-55°C到150°C（ppm/°C）：①-300 / +50 for 0.5 m，to 0.99 m；②± 150 for 1 m and 2 m；③± 75 for 3 mWto 5 m。
Tcr（ppm/°C）：< 20。
工作溫度范圍（°C）：-65 to +170。
最大工作電壓（v）：(P x R)^1/2。
注(1)組件TCR -總TCR，包括電阻元件的TCR效應和銅終端(2)元件TCR -僅適用于電阻元件使用的合金(3)最大工作電壓-WSL對電壓不敏感，但受功率/能量耗散的限制，也不是ESD敏感.

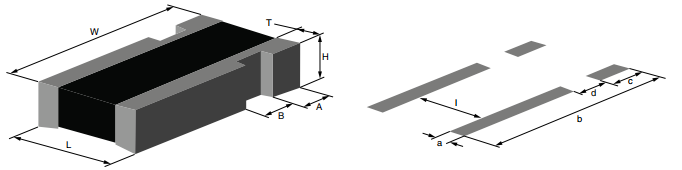

威世合金電阻尺寸

系列	尺寸(毫米)
	L	W		H		T		A		B
WSKW0612	0.060 ± 0.010 (1.50 ± 0.254)	0.120 ± 0.010 (3.05 ± 0.254)		0.018 ± 0.010 (0.457 ± 0.254)		0.015 ± 0.010 (0.381 ± 0.254)		0.020 ± 0.005 (0.51 ± 0.127)		0.020 ± 0.005 (0.51 ± 0.127)
系列	尺寸(毫米)
	a		b		c		d		l
WSKW0612	0.040 (1.01)		0.135 (3.43)		0.030 (0.762)		0.015 (0.381)		0.030 (0.76)

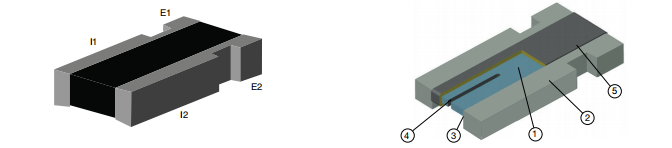

威世合金電阻結構

注釋E1和E2：電壓感應連接I1和I2：電流連接。
注釋：1.電阻元件：Mn-Cu,2.端子：實心銅和100%錫表面處理的元件,3.端子到元件的焊接,4.激光校準,5.高溫密封劑：硅化聚酯涂層布料。
