A、 由于直流電流沒有電流過零點，在斷開故障電流時，只能依靠電弧在石英砂填料的強制冷卻下自行快速熄滅，這比斷開交流電弧困難得多。熔片的合理設計和焊接方法、石英砂的純度和粒度比、熔點、固化方式等因素都決定了直流電弧強制熄滅的效率和效果。
B、 在相同的額定電壓下，直流電弧產生的電弧能量是交流電弧的兩倍以上。為了保證每段電弧都能限制在一個可控的距離內，同時快速熄滅，每段電弧直接串聯不會產生巨大的能量積累，由于電弧持續燃弧時間長，會導致保險絲爆炸。直流保險絲的管體一般比交流保險絲的管體長，否則，當發生故障電流時，正常使用中看不到的尺寸差異將產生嚴重后果。
C、 根據國際保險絲技術組織的推薦數據，直流電壓每增加150V，保險絲體長度應增加10mm。類比而言，當直流電壓為1000V時，保險絲體的長度應為70mm。直流電壓高達10kv～12kV時，保險絲體的長度應至少為600～700mm。即使保險絲片彎曲，保險絲體的長度也應在300mm左右，否則仍存在串弧的威脅。目前，國內外交流10-12kv保險絲體長度一般為292-442mm。歐美直流保險絲為2000V DC時，圓管體為127-190mm，方形大電流管體為170-200mm。所有這些都是基于確保安全可靠斷開需要的科學選擇。
由于直流保險絲的時間常數l/r決定了分?jǐn)嚯娀∧芰俊⒎謹鄷r(shí)間和允許通電電壓，因此必須合理、安全地選擇和使用管體的厚度和長度。一些廠家限制現有瓷管的尺寸，或盲目采用低強度瓷或短管體生產直流高壓保險絲，以降低成本。這是不負責任和不可取的。
D、 由于一些制造商沒有自己的直流保險絲產品，從實用角度來看，用交流熔斷器代替直流保險絲是可行的。然而，出于上述安全原因，在直流電路中使用交流保險絲時，應降低電壓。例如，西門子的1000V交流快速保險絲僅限于440V直流電路，法國羅蘭的交流700V保險絲在用于直流時也遵循1.3—1.4的降壓系數，僅用于500V直流電路，這是國際電力行業公認的安全標準。

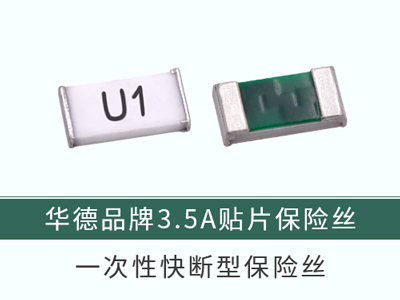

方案推薦：華德保險絲
C、 根據國際保險絲技術組織的推薦數據，直流電壓每增加150V，保險絲體長度應增加10mm。類比而言，當直流電壓為1000V時，保險絲體的長度應為70mm。直流電壓高達10kv～12kV時，保險絲體的長度應至少為600～700mm。即使保險絲片彎曲，保險絲體的長度也應在300mm左右，否則仍存在串弧的威脅。目前，國內外交流10-12kv保險絲體長度一般為292-442mm。歐美直流保險絲為2000V DC時，圓管體為127-190mm，方形大電流管體為170-200mm。所有這些都是基于確保安全可靠斷開需要的科學選擇。
由于直流保險絲的時間常數l/r決定了分?jǐn)嚯娀∧芰俊⒎謹鄷r(shí)間和允許通電電壓，因此必須合理、安全地選擇和使用管體的厚度和長度。一些廠家限制現有瓷管的尺寸，或盲目采用低強度瓷或短管體生產直流高壓保險絲，以降低成本。這是不負責任和不可取的。
D、 由于一些制造商沒有自己的直流保險絲產品，從實用角度來看，用交流熔斷器代替直流保險絲是可行的。然而，出于上述安全原因，在直流電路中使用交流保險絲時，應降低電壓。例如，西門子的1000V交流快速保險絲僅限于440V直流電路，法國羅蘭的交流700V保險絲在用于直流時也遵循1.3—1.4的降壓系數，僅用于500V直流電路，這是國際電力行業公認的安全標準。
