溫度保險絲的分類

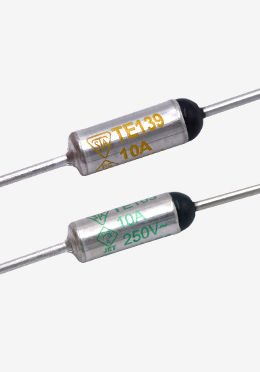

1、有機物型溫度保險絲
由可動觸點（sliding contact）、 彈簧（spring）、可熔體（electrically nonconductive thermalpellet）構成。在保險絲啟動之前電流從左側引線流向可動觸點（sliding contact），通過金屬外殼向右側引線流動。在外部溫度達到預定溫度時有機物可熔體熔化，壓縮彈簧會變松。即彈簧膨脹，可動觸點（slidingcontact）與左側引線分離。回路被打開，可動觸點（sliding contact）與左側引線間電流被切斷。
2、陶瓷管溫度保險絲
由軸對稱的引線（Lead）、在規定溫度下可熔化的易熔合金（fusible alloy）及為防止其熔化氧化的特殊混合物（special compound）和絕緣瓷管（ceramic insulator）構成。周圍溫度上升時特定的樹脂混合物開始液化， 當達到熔點時在樹脂混合物的幫助下（增大已熔化合金的表面張力），已熔化合金在表面張力的作用下迅速以兩端引線為中心收縮成球狀，從而永久切斷回路。

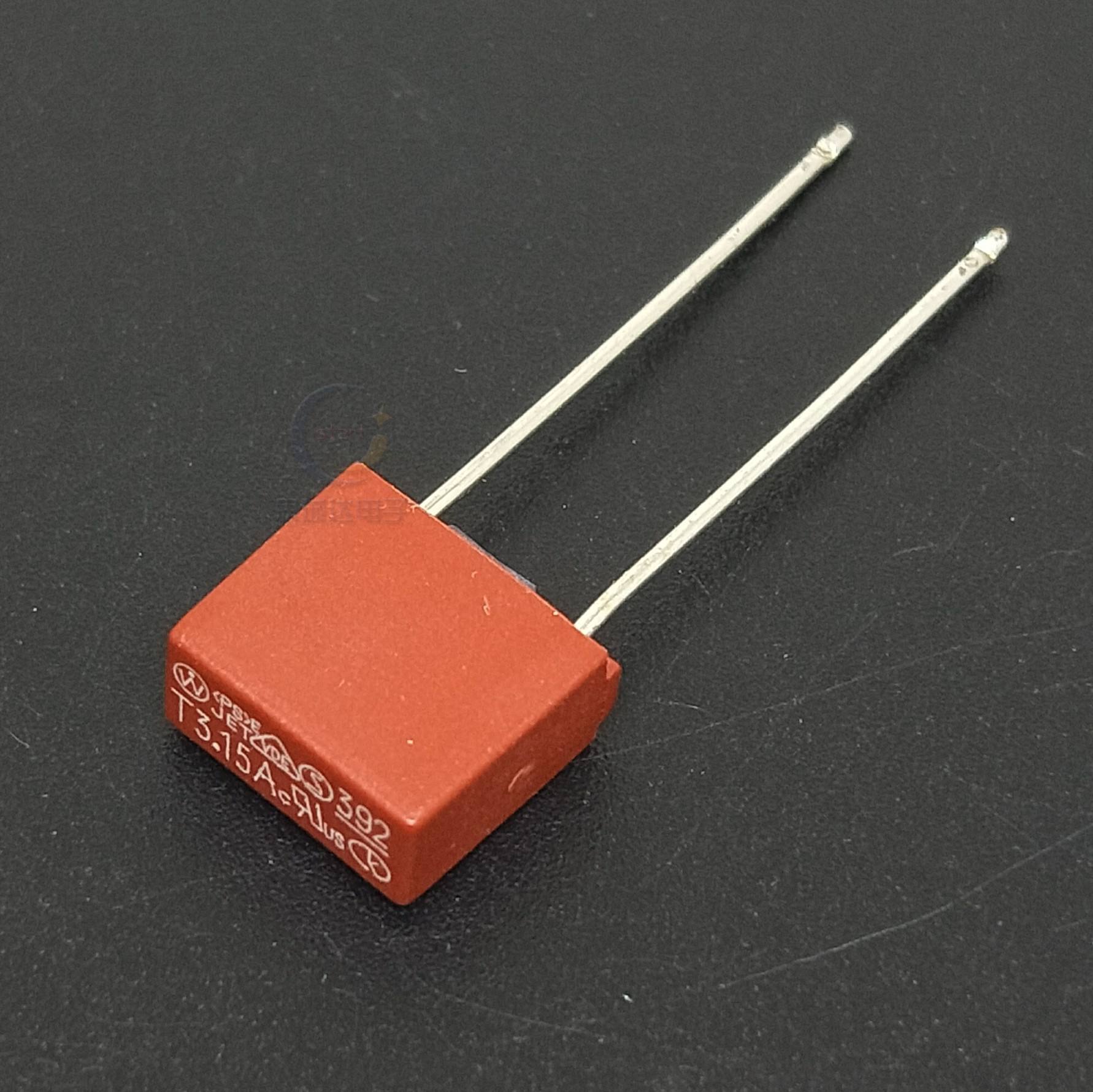

3、方殼型溫度保險絲
保險絲兩引腳間連接著一段易熔合金絲，特殊樹脂包覆著易熔合金絲，電流可以從一根引腳流向另一根引腳，當保險絲周圍溫度上升到它的動作溫度時，其易熔合金熔化并在表面張力作用下及特殊樹脂幫助作用下，收縮成球狀附在兩引腳末端。這樣，電路被永久切斷。
