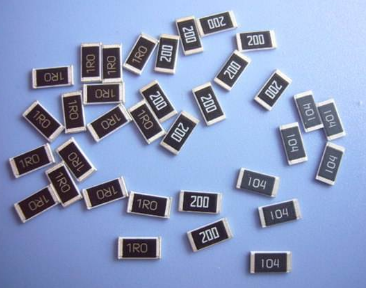

次 貼片式電阻（SMD Resistor）是金屬玻璃釉電阻器中的一種，是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器，它具有耐潮濕、耐高溫、溫度系數小等特點。下面將會介紹貼片電阻分類和貼片電阻規格表。
1、貼片電阻分類
普通貼片式電阻器、零歐貼片式電阻器，低阻貼片式電阻器、高阻貼片式電阻器、高壓貼片式電阻器、高頻貼片式電阻器、功率貼片式電阻器、精密貼片式電阻器、高穩定型貼片式電阻器等多種類型。
按照結構形式分為矩形貼片式電阻和圓柱形貼片式電阻：矩形帖片式電阻器主要應用于頻率較高領域。圓柱形貼片式電阻器實質上是將插孔式電阻引腳去掉而形成的，具有高頻特性差、噪聲低等特點。
按照制作材料分為薄膜貼片式電阻器和厚模貼片式電阻器兩類：厚膜貼片式電阻器是應用最為廣泛的一種電阻器，厚膜貼片式電阻器是在真空中鍍上一層合金電阻膜于陶瓷極板上，再加玻璃材料保護層及三層電鍍而成。
厚膜貼片電阻器又可分為精密貼片式電阻器、貼片式排阻、貼片式網絡電阻等幾種類型。其精度范圍一般為正負（0.5——10）%；溫度系數為正負50ppm——正負400ppm。薄膜貼片式電阻器是采用真空濺射或蒸發等工藝將電阻型材料積淀在絕緣基體上制成，具有低溫度系數（正負5ppm——正負50ppm）和高精度（正負（0.01——1）%）等特點.
2、貼片電阻規格表
EIA（美國電子工業協會）對電阻元件的規格進行了定義，其中電阻器標稱值和允許偏差定義了7個類別，其中E24系列為普通貼片式電阻器，E48，E96，E192系列為精密貼片式電阻器。

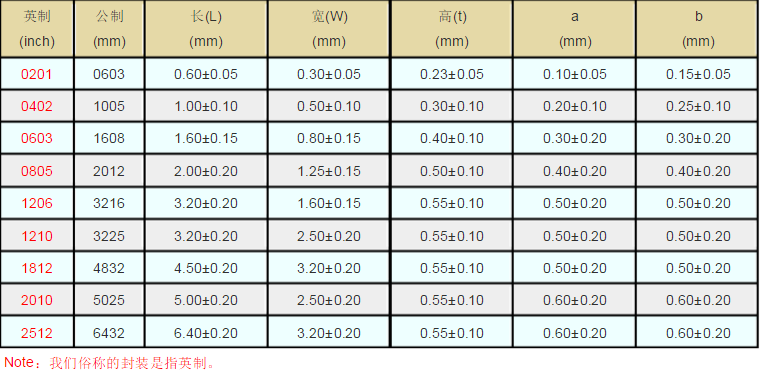

貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：
以上就是貼片電阻規格表及其分類，貼片電子元器件簡稱SMT元器件，SMT（Surface Mounted Technology）意為表面組裝技術，是目前電子組裝行業里最流行的一種技術和工藝。SMT元器件的特點是組裝密度高、電子產品體積小、重量輕，貼片元器件的體積和重量只有傳統插裝元件的十分之一左右，一般采用SMT元器件之后，電子產品體積縮小40%——60%,重量減輕60%——80%。
