貼片電阻的封裝,尺寸，溫度等關系表
發布時間： 2022-08-29
瀏覽次數： 1253
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列

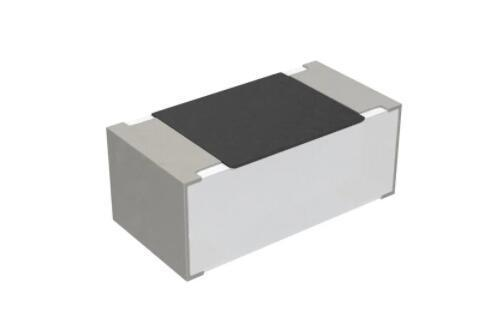

貼片電阻又叫片式電阻是金屬玻璃鈾電阻的一種形式，它的電阻體高可靠性的釕系列玻璃鈾材料經過高溫燒結而成，其特點在于體積小、重量輕、精度高、低溫漂、穩定性和高頻性能好。目前高端的旗艦手機中至少用到上百個貼片電阻，貼片電阻是大多數電子產品的必需品，而伴隨電子產品的迭代更新，家電產品、手機及電腦的智能化，市場同時也提升了對電子元器件的要求，更小更薄、穩定性高以及高精度逐漸成為硬性標準。
貼片式電阻一般由以下材料制作而成：
1.基板（陶瓷基板）
2.電阻漿（R膏）
3.背導材料
4.正導材料及側導材料（Ag漿）
5.一次保護玻璃G1
6.二次保護玻璃G2
7.Mark標記材料。
貼片電阻封裝結構：
1、高純度氧化鋁基板
2、第二層密封層（樹脂）
3、基層密封層（玻璃）
4、阻抗元素
5、端面（內）鎳/鉻層
6、端面（中）鎳層
7、端面（外）錫層（無鉛）
貼片電阻的特點
常用的貼片電阻0805、0603封裝對比插件電阻就要小上很多。在不考慮電路電流的情況下，幾十個插件電阻的存放空間可以放置幾千到幾萬的貼片電阻，這種體積在電路設計中大大節省了空間，方便對于產品其他方面的可操作性大大提升了。
貼片電阻不用過孔，用錫少，容易拆卸，即使一、二百只引腳的元件多拆幾次也可以不損壞電路板。
貼片電阻的穩定性很好，這樣會大大提高電路的穩定性和可靠性，降低生產制作成本，提高生產率。

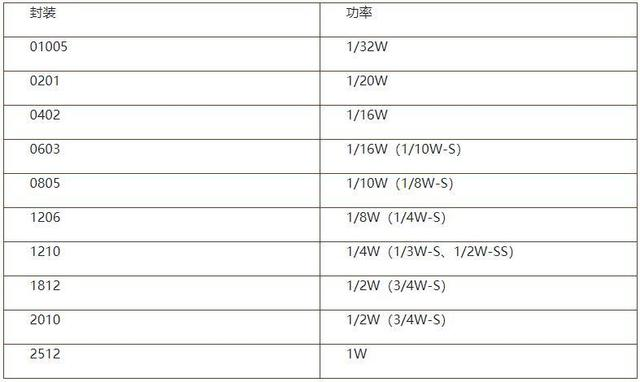

貼片電阻不同封裝對應的功率：

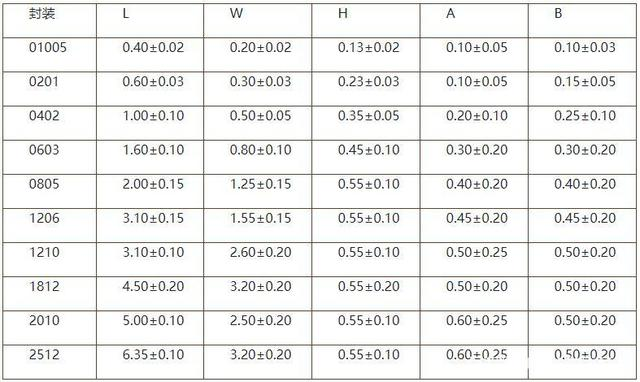

貼片電阻不同封裝對應的尺寸：
貼片電阻使用事項：

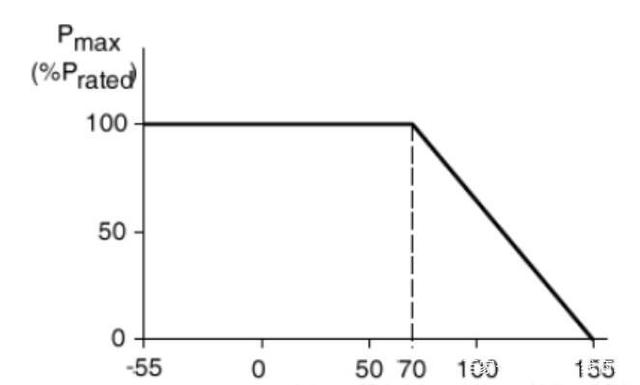

（功率損耗百分比和工作溫度的關系）
本篇文章就介紹到這了，相信您對貼片電阻已經有一定認識了，在選擇貼片電阻器件的時候也更精準
