華德雙端極電流檢測電阻參數介紹
發布時間： 2022-10-08
瀏覽次數： 1681
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
合金電阻產品材料
合金電阻規格標準
合金電阻的元件產品于焊墊建議尺寸

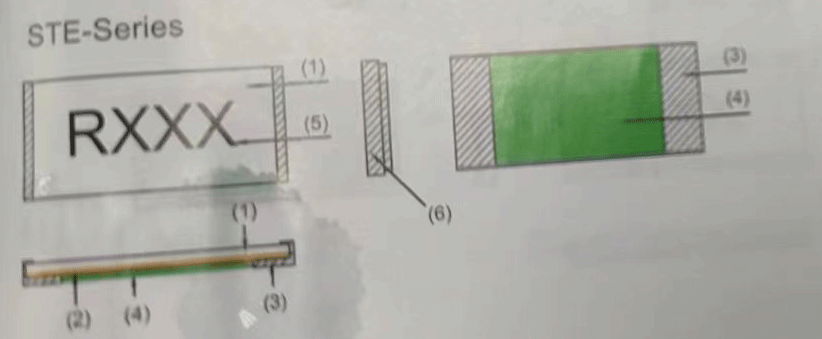

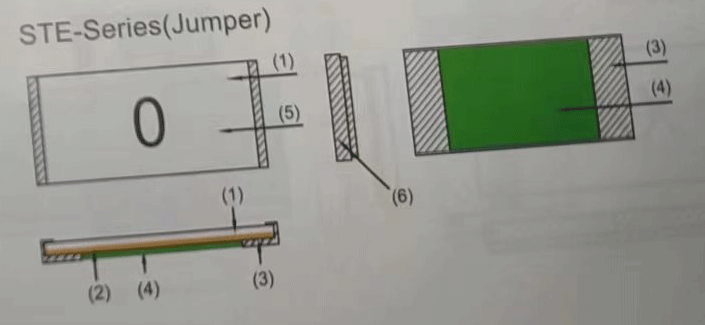

| 號碼 | 材質 | 說明 |
| ① | 基板 | 氧化鋁陶瓷基板（氧化鋁含量達96%） |
| ② | 電阻本體 | 合金 |
| ③ | 端電極 | 錫、鎳、銅 |
| ④ | 保護防焊層 | 防火級環氧樹脂，符合UL-94-V0要求（綠色） |
| ⑤ | 文印防焊層 | 防火級環氧樹脂，符合UL-94-V0要求（綠色） |
| ⑥ | 側邊電極 | 錫、鎳、銅 |
合金電阻規格標準
| 產品系列 | 型號 | Pr | Ro | RT | TCR |
| 70℃的額定功率 | 元件在室溫下的電阻 | 元件在室溫下的誤差范圍 | 電阻溫度系數 | ||
| STE-Series | 0603-W50-R | 0.5 | 5~60 | ±0.5，±1 | ±50~±100 |
| 0805-W75-R | 0.75 | 3~200 | ±0.5，±1 | ±50~±100 | |
| 1206-1W0-R | 1.0 | 3~400 | ±0.5，±1 | ±50~±100 | |
| 2010-1W0-R | 1.0 | 2~400 | ±0.5，±1 | ±50~±100 | |
| 2512-2W0-R | 2.0 | 2~400 | ±0.5，±1 | ±50~±100 | |
| 3921-3W0-R | 3.0 | 2~100 | ±0.5，±1 | ±50~±100 | |
| 4527-4W0-R | 4.0 | 2~100 | ±0.5，±1 | ±50~±100 | |
| STE-Series(Jumper) | 1206-1W0-R-J | 0.75 | 0.5MAX | ±0.5 | ±4500 |

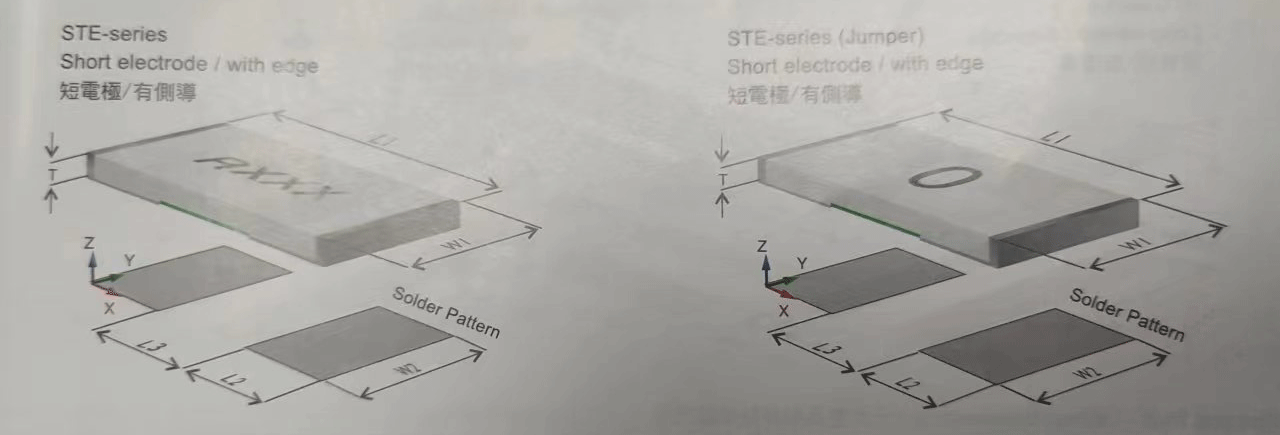

合金電阻的元件產品于焊墊建議尺寸
| 單位 | 尺寸 | L1 | W1 | T | L2 | W2 | L3/min |
| STE-Series | 0603 | 1.7±0.2 | 0.9±0.2 | 0.65±0.2 | 1.35 | 0.92 | 0.5 |
| 0805 | 2.1±0.2 | 1.35±0.2 | 0.65±0.2 | 1.4 | 1.44 | 0.8 | |
| 1206 | 3.3±0.2 | 1.7±0.2 | 0.65±0.2 | 1.8 | 1.84 | 1.2 | |
| 2010 | 5.1±0.2 | 2.6±0.2 | 0.65±0.2 | 2.65 | 2.88 | 2.7 | |
| 2512 | 6.4±0.3 | 3.2±0.3 | 0.65±0.2 | 3.1 | 3.57 | 3.1 | |
| 3921 | 11±0.3 | 5.1±0.3 | 0.65±0.2 | 4.5 | 5.75 | 5.0 | |
| 4527 | 11.6±1.0 | 7.1±1.0 | 0.65±0.2 | 4.65 | 8.05 | 5.2 | |
| STE-Series (jumper) |
1206 | 3.10±0.20 | 1.55±0.20 | 0.70±0.20 | 0.80±0.20 | 1.84 | 1.2 |
