原標題:（干貨）三星品牌貼片電容的結構材料特性介紹
三星貼片電容器的結構和材料特性，其實貼片電容器的結構相似，表現的不同點在于電容值和功率方面，以下的小編向你說明電容器結構和材料特性。

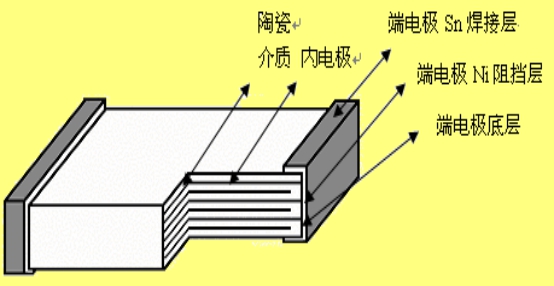

（1）三星貼片電容器結構：從下圖可以看出，貼片電容器主要由陶瓷介質、內電極、端電極sn焊層、端電極ni勢壘層、端電極底層組成。
（2）三星貼片電容材料特性：
Ⅰ類介質電容器(NP0 溫度補償型)：
COG電氣性能參數穩定,隨溫度,電壓,時間的變化率很小,適合使用在對穩定性要求較高的高頻電路中，如諧振電路。采用特殊結構設計可以獲得較低的ESR.其高”Q”值產品的Q值可以達到1000以上.
C0G—使用溫度范圍在-55~+125℃，容量變化范圍為0±30ppm/℃.
1類瓷的EIA標志代碼(-55℃～125℃)
Ⅱ類介質電容器：
X7R(X5R):電氣性能參數較穩定,隨溫度的變化其性能變化不很顯著。X7R屬高K值電介質,可生產較高容量的電容器.適用于隔直,耦合,旁路的電路中(X5R:-55，85，C%±15%)。
Y5V:電氣性能參數的穩定性較差,但可生產出更高容量的電容器。適用于去偶電路和濾波電路。
2類瓷的EIA標志代碼
以上是三貼片電容的結構和材料特性的全部內容。 如果你還沒有選擇的話，請您聯系順海科技專門技術人員，我們會給您更專業的說明。
深圳市順海科技專注于二十多年銷售代理批發生產直銷電容器，電感器，電阻器，保險絲，分立半導體器件，連接器，傳感器，續電器等為主電子元器件綜合供應商，主要經營產品有貼片電容，合金電阻，貼片電阻，二三極管，功率電感，高頻電感， 磁珠，一體成型電感，貼片式保險絲，微型保險絲，超小型保險絲，陶瓷管保險絲，玻璃管保險絲，溫度保險絲，保險絲座與配件，電力保險絲，自恢復保險絲，連接器等原生產廠家技術支持，品質保證，歡迎您咨詢與合作。
標簽:電容、貼片電容、三星貼片電容、三星貼片電容結構、三星貼片電容材料、三星貼片電容特性、順海科技
