深圳碩凱/薩瑞微esd防靜電保護器件二極管代理商
發布時間： 2021-07-02
瀏覽次數： 1250
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
ESD靜電保護器又叫ESD、ESD保護二極管、ESD二極管、ESD靜電二極管、防靜電二極管、瞬態電壓抑制二極管陣列（TVS Array）等，ESD英文稱：Electrostatic Discharge即“靜電放電”的意思，縮寫簡稱：ESD；采用半導體材料、晶粒、金屬、樹脂封裝成型。而且ESD靜電保護器件是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放電效應如電流熱（火花）效應（如靜電引起的著火與爆炸）和電磁效應（如電磁干擾）等的學科。
而深圳順海科技代理的ESD靜電保護器件主要由TVS ARRAY組成，經過多個TVS晶粒或二極管采用不同的布局設計成具有特點功能的單路或多路的ESD靜電保護器件及不同封裝而成的器件，其優點體積小、結電容低、反應速度快。其品牌可選型“碩凱”“薩瑞微”等國內知名品牌，其常用封裝可選DFN0603-2 、DFN1006-2/3 、DFN2020、SOD-923 、SOD-523 、DFN1616、SOD-323 、SOD-123 、DFN2626、SOT-523 、SOT-23 、DFN3020、SOT23-6 、SOT-363 、DFN2010、SOP-8 、DNF2020 、SOT-536、DFN2510 、DFN2116等等，如需要ESD靜電保護器件等產品請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。那么下面小編大致介紹其中一款品牌及封裝系列的ESD靜電保護器件參數規格如下。
我司主營常用的TVS/ESD靜電保護器封裝產品詳情圖如下
ESD靜電保護器-DFN1006系列-單路-薩瑞微大致參數選型表如下
ESD靜電保護器參數識別圖如下
ESD靜電保護器特性
封裝形式多樣化；
低電容，最低可達到零點幾皮法；
快速響應時間：通常小于1.0PS；
體積小，小型化器件，節約PCB空間；
工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、12V、15V等等；
靈活度高，可以根據應用需求設計電容、封裝形式、浪涌承受能力等參數；
ESD靜電保護器選型注意事項
（1）ESD一般用于各類通信端口靜電防護，在一些高速數據線路，比如USB3.0、HDMI、IEEE1394等接口，ESD靜電保護二極管的結電容應盡量選擇小的，以避免影響通信質量；
（2）ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD， 雙極性的信號要選擇雙向的ESD；
（3）如不清楚具體選擇什么型號的ESD靜電二極管做靜電防護，可聯系我司專業工程師根據產品幫助你選型；
ESD靜電保護器應用
ESD靜電保護器被廣泛應用于HDMI接口、便攜式視頻設備、LCD等離子電視、USB2.0和IEEE1394接口、GPS系統、便攜設備（PDA、DSC、藍牙）、打印機接口、衛星接收器、DVI、天線等進而改善對敏感電子元件的保護。
以上內容主要介紹ESD靜電保護器介紹、ESD靜電保護器常用封裝、ESD靜電保護器部分參數、ESD靜電保護器特性、ESD靜電保護器選型注意事項、ESD靜電保護器應用等，如需要ESD靜電保護器件，請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、可恢復保險絲、自恢復保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：esd保護二極管、esd二極管、esd靜電二極管、防靜電二極管、深圳esd、ESD靜電保護器
而深圳順海科技代理的ESD靜電保護器件主要由TVS ARRAY組成，經過多個TVS晶粒或二極管采用不同的布局設計成具有特點功能的單路或多路的ESD靜電保護器件及不同封裝而成的器件，其優點體積小、結電容低、反應速度快。其品牌可選型“碩凱”“薩瑞微”等國內知名品牌，其常用封裝可選DFN0603-2 、DFN1006-2/3 、DFN2020、SOD-923 、SOD-523 、DFN1616、SOD-323 、SOD-123 、DFN2626、SOT-523 、SOT-23 、DFN3020、SOT23-6 、SOT-363 、DFN2010、SOP-8 、DNF2020 、SOT-536、DFN2510 、DFN2116等等，如需要ESD靜電保護器件等產品請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。那么下面小編大致介紹其中一款品牌及封裝系列的ESD靜電保護器件參數規格如下。

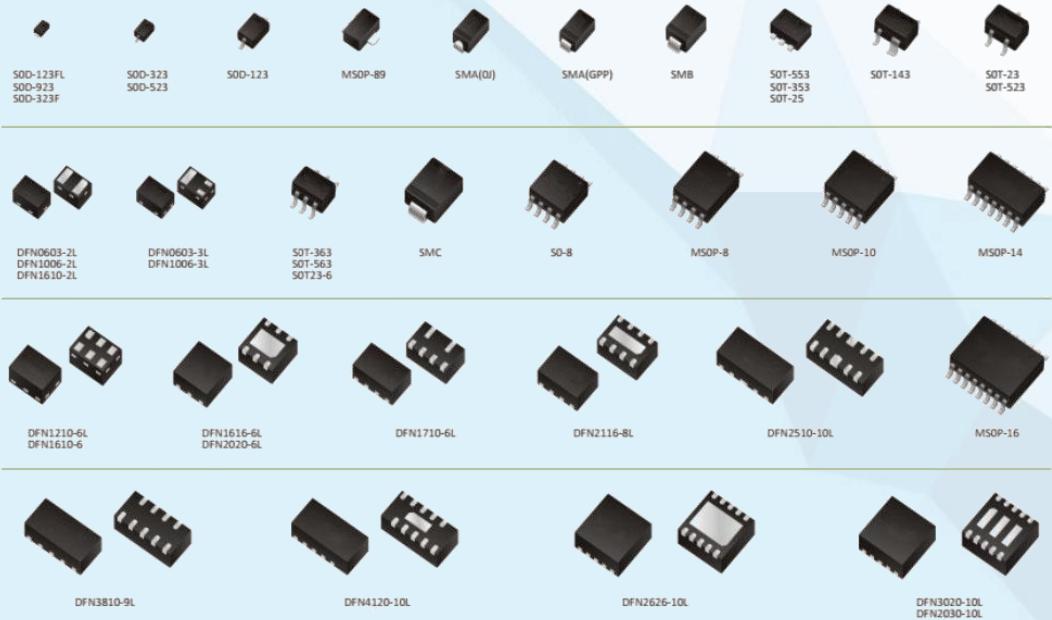

我司主營常用的TVS/ESD靜電保護器封裝產品詳情圖如下
ESD靜電保護器-DFN1006系列-單路-薩瑞微大致參數選型表如下
| P/N | Configuration | VRWM |
IR@ VRWM |
VBR | Vc@1A 8/20uS |
Ipp@ 8/20uS |
Cj | Ppp |
| （V） Max |
（uA） Max |
（V） Min |
（V） Max |
（A） Max |
（pF） Max |
（W） Max |
||
| SES3311P1 |  |
3.3 | 0.5 | 4.8 | 7 | 27 | 150 | 300 |
| SES0511P1 | 5 | 0.5 | 6 | 7 | 22 | 160 | 300 | |
| SEN0511P1 | 5 | 0.2 | 6 | 7 | 6 | 50 | 70 | |
| SEH0511P1 | 5 | 0.5 | 5.6 | 10 | 3.5 | 1.0 | 35 | |
| SEN0711P1 | 7 | 0.2 | 7.5 | 10 | 18 | 160 | 250 | |
| SEN1211P1 | 12 | 0.2 | 13.3 | 16 | 13 | 55 | 300 | |
| SEN1511P1 | 15 | 0.1 | 16 | 20 | 15 | 100 | 450 | |
| SEN2411P1 | 24 | 0.1 | 27 | 33 | 5 | 40 | 220 |

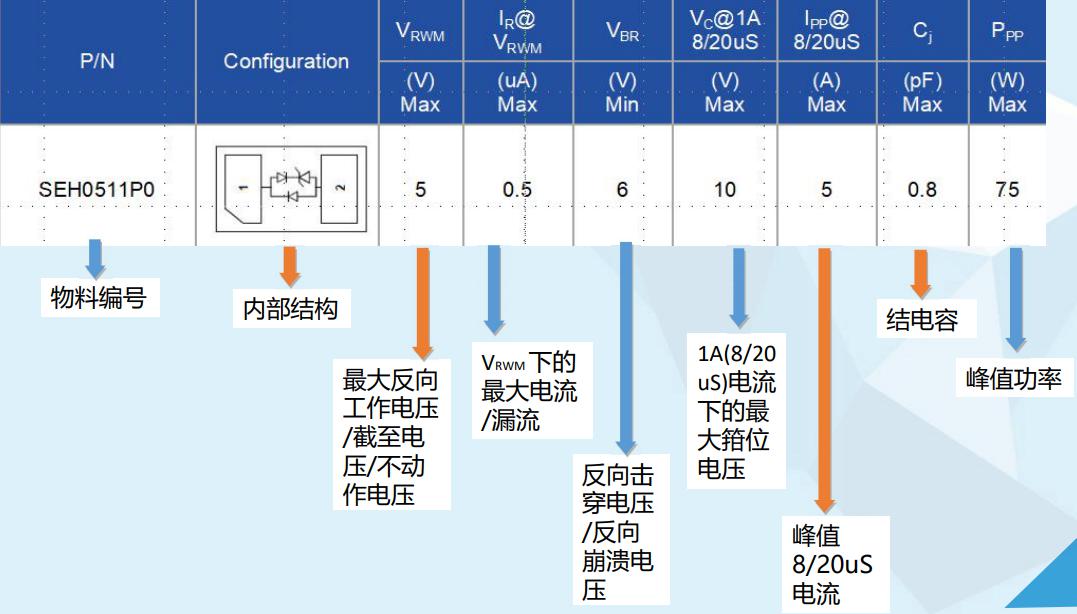

ESD靜電保護器參數識別圖如下
ESD靜電保護器特性
封裝形式多樣化；
低電容，最低可達到零點幾皮法；
快速響應時間：通常小于1.0PS；
體積小，小型化器件，節約PCB空間；
工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、12V、15V等等；
靈活度高，可以根據應用需求設計電容、封裝形式、浪涌承受能力等參數；
ESD靜電保護器選型注意事項
（1）ESD一般用于各類通信端口靜電防護，在一些高速數據線路，比如USB3.0、HDMI、IEEE1394等接口，ESD靜電保護二極管的結電容應盡量選擇小的，以避免影響通信質量；
（2）ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD， 雙極性的信號要選擇雙向的ESD；
（3）如不清楚具體選擇什么型號的ESD靜電二極管做靜電防護，可聯系我司專業工程師根據產品幫助你選型；
ESD靜電保護器應用
ESD靜電保護器被廣泛應用于HDMI接口、便攜式視頻設備、LCD等離子電視、USB2.0和IEEE1394接口、GPS系統、便攜設備（PDA、DSC、藍牙）、打印機接口、衛星接收器、DVI、天線等進而改善對敏感電子元件的保護。
以上內容主要介紹ESD靜電保護器介紹、ESD靜電保護器常用封裝、ESD靜電保護器部分參數、ESD靜電保護器特性、ESD靜電保護器選型注意事項、ESD靜電保護器應用等，如需要ESD靜電保護器件，請留言聯系或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、可恢復保險絲、自恢復保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：esd保護二極管、esd二極管、esd靜電二極管、防靜電二極管、深圳esd、ESD靜電保護器
