ES02厚聲0.01精密ESD抗靜電厚膜電阻器參數介紹
發布時間： 2021-12-29
瀏覽次數： 1963
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
厚聲ESD厚膜貼片電阻采用靜電放電發生器對RuO2厚膜電阻直接放電，研究了電阻阻值辯護率與阻值尺寸，阻值和ESD條件的關系，研究表明：厚膜貼片電阻阻值受ESD作用而下降；一樣的ESD和阻值條件下的阻值與尺寸成反比；一樣的阻值與ESD電壓成正比;10kΩ厚膜貼片電阻在ESD作用的阻值變化率波動很大,阻值變化率與阻值的關系成反比但會有減小的趨勢;如果對10kΩ厚膜貼片電阻重復增大的ESD電壓,除了寬度尺寸為0.45mm的阻值在8～10kV又一次回升以外,阻值逐漸下降。
ESD抗靜電厚膜貼片電阻
產品系列：ES，產品型號：ES01，功率/電流：1/20W，溫度系數：±400ppm/℃，精度：±1％ ±5％，阻段/感值：1Ω≤R≤10Ω，包裝方式：T/R，標準包裝數量：10KPC/R，特性：STD。
尺寸
電阻范圍

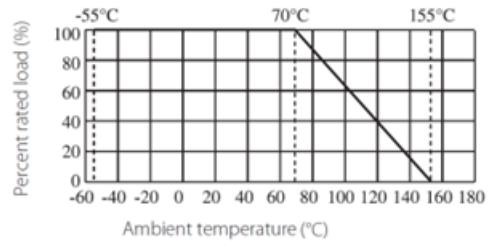

降額曲線
額定功率將根據環境溫度從-55℃到155℃的連續負載而變化。它在-55到70℃之間是恒定的，當溫度從70升高到155℃時，減額為零。
額定電壓：電阻器應具有額定直流（DC）連續工作電壓或近似正弦波商用線路交流（AC）連續工作電壓均方根（RMS）根據以下公式確定的額定功率對應的頻率和波形：
RCWV= √PxR 備注：RCWV：額定連續工作電壓（伏）P：額定功率（瓦特）R：標稱電阻（Ω）在任何情況下，額定直流或均方根交流連續工作電壓都不得大于適用的最大值。過載電壓為RCWV的2.5倍或最大過載電壓，以較低者為準。

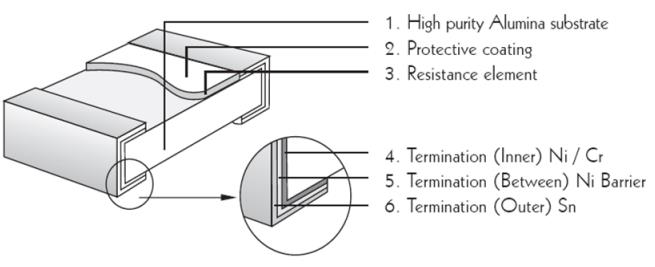

結構示意圖
①High purity Alumina substrate： 高純氧化鋁基板
②Protective coating： 保護涂層
③Resistance element：電阻元件
④Termination（Inner）Ni/Cr：終端（內部）鎳/鉻
⑤Termination（Between）Ni Barrier： 端接（中間）鎳
⑥Termination（Outer）Sn：終端（外部）序列號
以上是厚聲抗靜電厚膜貼片電阻部分參數的介紹，聯系在線客服可獲得完整的結局方案。
產品介紹：
厚聲貼片電阻
產品系列：ES，產品型號：ES01，功率/電流：1/20W，溫度系數：±400ppm/℃，精度：±1％ ±5％，阻段/感值：1Ω≤R≤10Ω，包裝方式：T/R，標準包裝數量：10KPC/R，特性：STD。
尺寸
| 規格型號 | 尺寸（毫米） | ||||
| L | W | H | A | B | |
| ES01(0201) | 0.6±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
| ES02(0402) | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
| ES03(0603) | 1.6±0.1 | 0.8±0.1 | 0.45±0.1 | 0.3±0.2 | 0.3±0.2 |
| ES05(0805) | 2.0±0.15 | 1.25±0.15/-0.10 | 0.55±0.10 | 0.4±0.2 | 0.4±0.2 |
| ES06(1206) | 3.10±0.15 | 1.55±0.15/-0.10 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
| ES07(1210) | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
電阻范圍
| 規格 | 70℃額定功率(W) | 最大工作電壓(V) | 最大過在電壓(V) | 介質耐壓(V) | 電阻范圍1%&5%（Ω） |
運行溫度 |
| ES01 | 1/20 | 25 | 50 | -- | 1~10m | -55＋155℃ |
| ES02 | 1/16 | 50 | 100 | 100 | ||
| ES03 | 1/4 | 150 | 200 | 300 | ||
| ES05 | 2/5 | 200 | 400 | 500 | ||
| ES06 | 2/3 | 500 | 1000 | 500 | ||
| ES07 | 1/2 | 800 | 1500 | 500 |
額定功率將根據環境溫度從-55℃到155℃的連續負載而變化。它在-55到70℃之間是恒定的，當溫度從70升高到155℃時，減額為零。
RCWV= √PxR 備注：RCWV：額定連續工作電壓（伏）P：額定功率（瓦特）R：標稱電阻（Ω）在任何情況下，額定直流或均方根交流連續工作電壓都不得大于適用的最大值。過載電壓為RCWV的2.5倍或最大過載電壓，以較低者為準。
結構示意圖
②Protective coating： 保護涂層
③Resistance element：電阻元件
④Termination（Inner）Ni/Cr：終端（內部）鎳/鉻
⑤Termination（Between）Ni Barrier： 端接（中間）鎳
⑥Termination（Outer）Sn：終端（外部）序列號
以上是厚聲抗靜電厚膜貼片電阻部分參數的介紹，聯系在線客服可獲得完整的結局方案。
產品介紹：
厚聲貼片電阻
