在電容器端電極上添加“彈性層”，有效吸收外部應力，降低開裂概率。

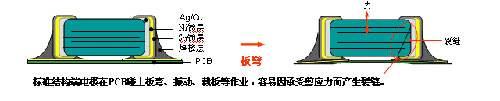

片式陶瓷電容器內部的裂紋會造成嚴重損壞。如果貼片陶瓷電容器在PCB組裝過程中受到剪切應力，陶瓷內部會產生板子彎曲裂紋，這些裂紋可能會穿透電容器內部的多層內部正負極層，從而可能導致短路的風險。典型的板彎曲破壞裂紋模式。這些短路模式會導致電容器過熱并導致嚴重燒毀。
1 實際樣圖：
這種損壞主要是由于板材彎曲形成的部分的剪切應力。這種裂縫從外觀上可能看不到。一般需要對零件做一個斷面來確認這種損傷的存在。
貼片多層陶瓷電容在切板時經常會出現裂紋，主要原因是刀片的振動。
柔性端電極“SuperTerm”（料號代碼中帶有TX字母后綴），該類型端電極具有一層“彈性層”結構，這個“彈性層”可以有效吸收外界應力，降低裂紋的概率，提高整體產品的可靠性。柔性端電極產品一般對貼片電容質量要求嚴格的電路，如汽車電子、高溫環境、電源線、TFT-LCD逆變器等場合。
2 TX 產品
3 可靠性/耐用性比較![]()
在破壞性防折板測試中，PCB會不斷彎曲，直到貼片電容損壞。在本次仿真對比實驗中可以發現，在采用柔性端設計的產品中，陶瓷結構并沒有出現裂紋，而是從彈性銀層撕裂。
柔性端子SuperTerm系列產品在板彎試驗中損壞時，損壞方式為開路方式。一般會出現端子電極開路或短路的情況。 SuperTerm系列柔性端子中的彈性層可以從橫截面圖中看到，其成分中含有“聚合物銀”來產生這種彈性效果。
片式陶瓷電容器內部的裂紋會造成嚴重損壞。如果貼片陶瓷電容器在PCB組裝過程中受到剪切應力，陶瓷內部會產生板子彎曲裂紋，這些裂紋可能會穿透電容器內部的多層內部正負極層，從而可能導致短路的風險。典型的板彎曲破壞裂紋模式。這些短路模式會導致電容器過熱并導致嚴重燒毀。
1 實際樣圖：
貼片多層陶瓷電容在切板時經常會出現裂紋，主要原因是刀片的振動。
柔性端電極“SuperTerm”（料號代碼中帶有TX字母后綴），該類型端電極具有一層“彈性層”結構，這個“彈性層”可以有效吸收外界應力，降低裂紋的概率，提高整體產品的可靠性。柔性端電極產品一般對貼片電容質量要求嚴格的電路，如汽車電子、高溫環境、電源線、TFT-LCD逆變器等場合。
2 TX 產品
3 可靠性/耐用性比較
在破壞性防折板測試中，PCB會不斷彎曲，直到貼片電容損壞。在本次仿真對比實驗中可以發現，在采用柔性端設計的產品中，陶瓷結構并沒有出現裂紋，而是從彈性銀層撕裂。
柔性端子SuperTerm系列產品在板彎試驗中損壞時，損壞方式為開路方式。一般會出現端子電極開路或短路的情況。 SuperTerm系列柔性端子中的彈性層可以從橫截面圖中看到，其成分中含有“聚合物銀”來產生這種彈性效果。
